Коннектор торцевой для бруса 100х100 мм: крепёж для беседок, навесов и пергол

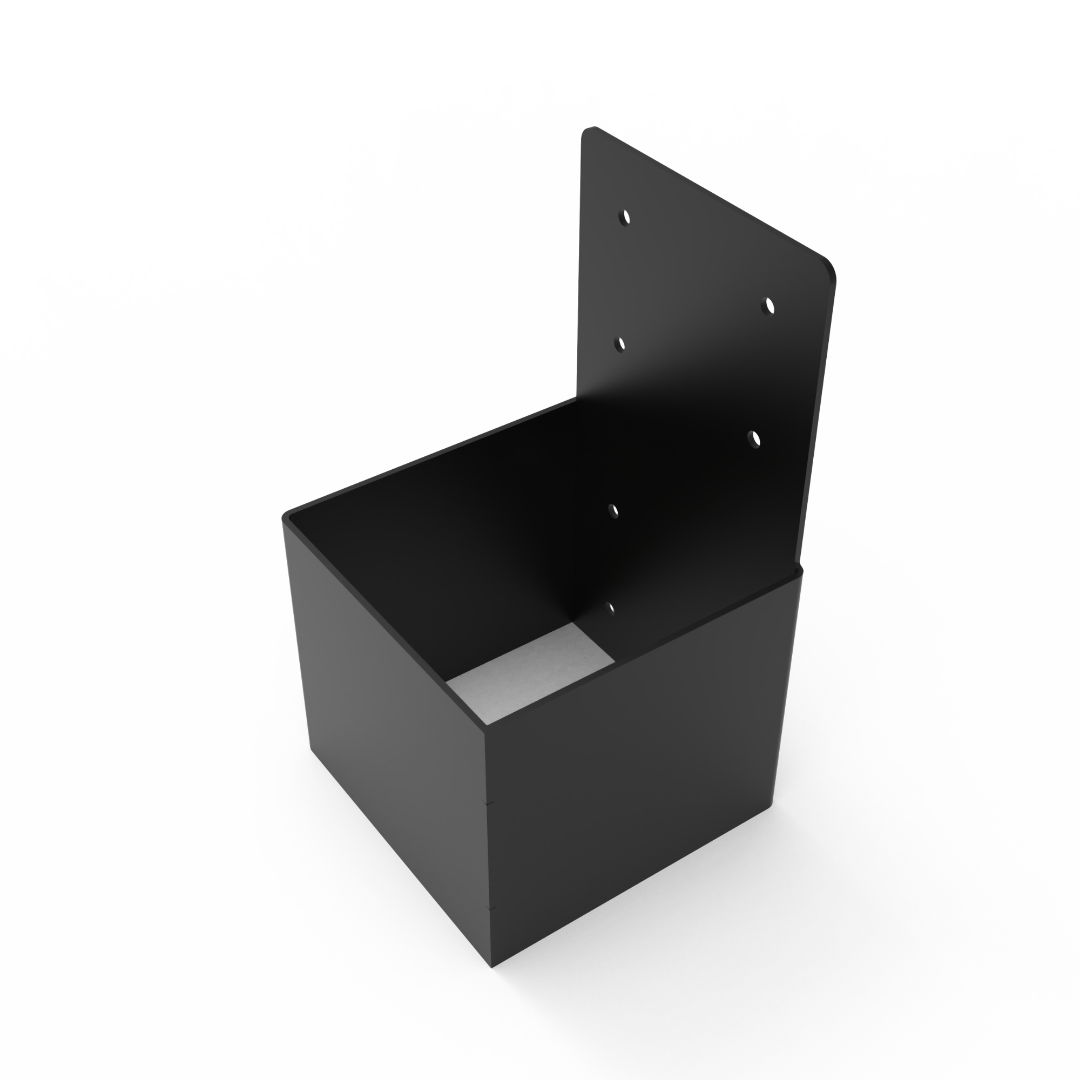

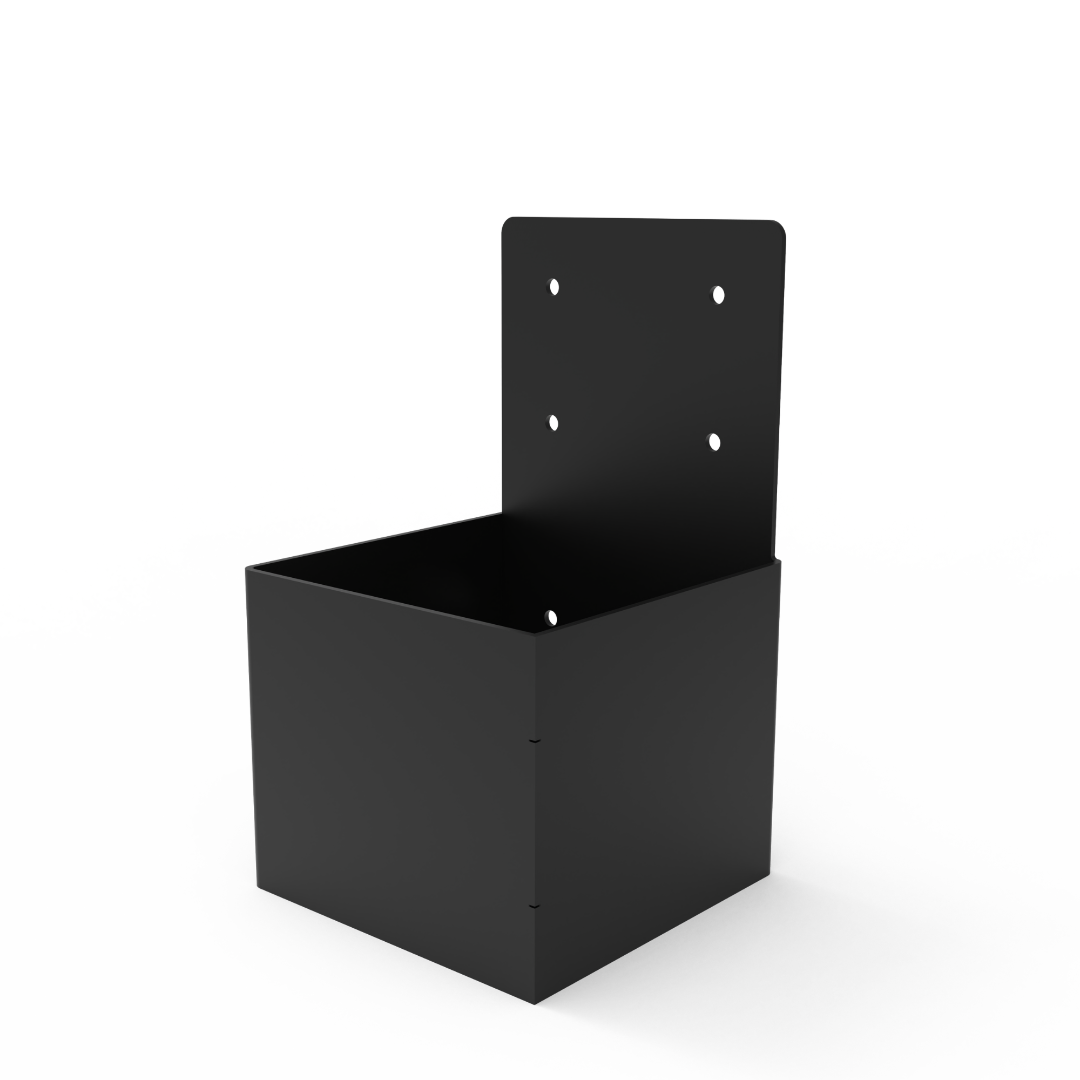

Торцевой коннектор - это металлический соединительный узел, который заменяет традиционную врубку при сборке каркасов из бруса 100х100 мм. Коннектор надевается на торец стойки и фиксируется на несущей балке или обвязке, обеспечивая жёсткое соединение под прямым углом. Результат -  ровный каркас без запилов, щелей и ослабленных сечений.

Зачем нужен торцевой коннектор для бруса 100х100

Соединение стоек с обвязкой самый ответственный узел в любой каркасной конструкции. При традиционном методе плотник делает врубку, выбирает материал из несущей балки, ослабляя её сечение примерно на 30–40%. Коннектор решает эту проблему: брус остаётся целым, а вся нагрузка распределяется по металлическому кронштейну.

Дополнительно коннектор:

• ускоряет сборку: на один узел уходит 2–3 минуты вместо 20–30 минут на врубку;
• не требует плотницких навыков: достаточно шуруповёрта и саморезов;
• обеспечивает точную геометрию: угол 90 задаётся самим коннектором, а не разметкой.

Где применяется

Беседки

Торцевой коннектор 100х100 для беседки самый частый сценарий. Кронштейн соединяет вертикальные стойки с нижней и верхней обвязкой каркаса. Для стандартной прямоугольной беседки 3х4 м требуется 8–12 коннекторов, по два на каждую стойку.

Навесы

Коннектор торцевой 100х100 для навеса обеспечивает жёсткое крепление опорных стоек к балке перекрытия. Это критично для односкатных и двускатных навесов, где ветровая нагрузка максимальна. Полимерное покрытие защищает металл от осадков и навес служит без появления ржавчины на узлах.

Перголы

Торцевой коннектор 100х100 для перголы - это стандартное решение для соединения поперечных балок с опорными столбами. Коннектор обеспечивает аккуратный внешний вид: видимые части кронштейна с порошковым покрытием смотрятся эстетичнее открытых врубок и металлических уголков.

Террасы и крыльцо

Крепление торцевое бруса 100х100 применяется при сборке каркаса террасы: соединение угловых стоек с обвязкой и лагами. Коннектор сохраняет несущую способность бруса, что особенно важно для террас с эксплуатируемой нагрузкой.

Каркасные конструкции

Любая постройка, где вертикальный брус 100х100 соединяется с горизонтальным под прямым углом: козырьки, навесы для оборудования, малые архитектурные формы, опорные конструкции.

Технические характеристики

Преимущества

Полимерно-порошковое покрытие. Полимерный слой создаёт сплошную плёнку на поверхности металла, которая не пропускает влагу к стали. В отличие от оцинковки, покрытие не отслаивается при монтаже, не окисляется на срезах и сохраняет цвет под ультрафиолетом. Чёрный муар матовый, не бликует на солнце, гармонично сочетается с тёмными тонами пропиток для древесины.

Сталь 2 мм. Толщина обеспечивает жёсткость кронштейна при затяжке крепежа и под эксплуатационной нагрузкой. Коннектор не деформируется под ветровым давлением и весом снега на крыше.

Монтаж без врубки. Брус 100х100 входит во внутренний паз коннектора без подгонки - стандартный размер выполняется с минимальным допуском (~101х101 мм). Фиксация производится саморезами или глухарями по дереву через готовые перфорированные отверстия.

Долговечность. Полимерное покрытие рассчитано на срок службы, сопоставимый с ресурсом самой конструкции. При монтаже на обработанный антисептиком брус коннектор не требует дополнительного обслуживания.

Монтаж

1. Проверьте брус. Сечение должно быть 100х100 мм. Если брус чуть толще из-за влажности, то снимите фаску рубанком.
2. Установите коннектор на торец стойки. Внутренний паз должен плотно обхватывать брус.
3. Зафиксируйте саморезами. Используйте шурупы с шестигранной головкой М6 или глухари по дереву. Диаметр отверстий 5–6 мм, сверлить не нужно.
4. Прикрепите узел к обвязке. Коннектор должен прилегать к несущей балке без зазора.
5. Проверьте угол. Коннектор задаёт 90 градусов, если брус подогнан правильно, геометрия получится автоматически.

Рекомендация: обработайте торец бруса антисептиком перед установкой коннектора. Полимерное покрытие защищает металл, а древесине нужна своя защита.
